Typ pohonu
osově montovaná převodovka (paralelní osa nebo úhlově šroubovitá)
|
|
|
|
|
Transportní kotouče
PU-B, PE-B, PA-B, GG-P, GS-P, atd. (interní firemní reference)
|
|
|
|
|
Trubkový plášť DIN 2458
může být vyroben z: ST 37-2 / 1.4301 (302 S) / 1.4571 (320 S 31) / 1.4541 (321 S31) / PE čedičová nebo keramická vložka
|
|
|
|
|
Trubkový ohyb DIN 2458
|
|
|
|
|
Příruba DIN 2573 / PN 6
|
|
|
|
|
Napínání řetězu
- pomocí vřetene s pružinou (horizontální)
- vlastní hmotností dopravníku (vertikální)
|
Doplňkové výhody
- nabízíme příslušenství pro těsnost našich dopravníků proti prachu např.míchání, zahřívání, chlazení
Příslušenství
- skříňový rozvaděč, frekvenční měnič, zařízení pro kontrolu chodu dopravníku, čistící kartáče, vibrátory, vzduchové trysky, čistící kotouče, potrubní a kluzná šoupata, výsypná klapka, turnikety, drtiče, šnekové dopravníky atd.
Kapacity dopravníku
|
Q (m³/h)
|
|
P (kW)
|
V (m/s)
|
n² (1/min)
|
i (n¹ : n²)
|
|
Schrage – lehký, Typ 115L
|
|
0,45
|
|
0,25
|
0,02
|
1,3
|
1022,42
|
|
1,00
|
|
0,37
|
0,05
|
2,9
|
482,56
|
|
2,30
|
|
0,75
|
0,12
|
7,2
|
190,69
|
|
3,20
|
|
1,10
|
0,17
|
10,0
|
141,49
|
|
4,70
|
|
1,50
|
0,24
|
14,0
|
100,88
|
|
7,00
|
|
2,20
|
0,38
|
22,0
|
64,12
|
|
Typ 160
|
Typ 200
|
|
|
|
|
|
1,36
|
2,13
|
0,55
|
0,020
|
1,0
|
1334,62
|
|
2,70
|
4,26
|
0,75
|
0,040
|
2,0
|
700,03
|
|
4,50
|
7,03
|
1,50
|
0,070
|
3,3
|
427,79
|
|
5,70
|
8,90
|
2,20
|
0,090
|
4,2
|
331,48
|
|
9,50
|
14,90
|
2,20
|
0,150
|
7,0
|
202,57
|
|
12,50
|
19,50
|
4,00
|
0,200
|
9,2
|
153,92
|
|
16,40
|
25,50
|
4,00
|
0,260
|
12,0
|
117,76
|
|
20,50
|
31,90
|
5,50
|
0,320
|
15,0
|
91,81
|
|
23,20
|
36,20
|
5,50
|
0,360
|
17,0
|
82,72
|
|
28,70
|
44,70
|
7,50
|
0,450
|
21,0
|
68,63
|
|
Typ 270
|
|
|
|
|
|
|
15
|
|
3,0
|
0,09
|
3,6
|
393,19
|
|
30
|
|
5,5
|
0,22
|
8,3
|
171,34
|
|
45
|
|
7,5
|
0,35
|
13,0
|
126,87
|
|
60
|
|
11,0
|
0,42
|
16,0
|
92,63
|
|
Přepravní kapacity jsou teoretické, spočítané s použitím 100% naplnění a 50 Hz.
|
Technický popis
- Transport granulátu, prášků a kalů
- Utěsněný transport prachu, plynu a materiálů pod tlakem (certifikováno)
- Nízké náklady na údržbu
- Transportní vzdálenosti do 55m horizontálně nebo 35m vertikálně v jednom dopravníku
- Směrovatelný
- Nízké hodnoty opotřebení
- Málé nároky na prostor
- Snadná obsluha
- Modulární konstrukce tzn. součásti jsou běžné v mnoha odlišných konfiguracích
- Odolá tlakové vlně exploze a ohni (certifikováno)
- Nízká spotřeba dusíku (kde je potřeba)
- Nízká spotřeba energie
- Nízké opotřebení produktu zrnitým materiálem
- Zásobník se plní bez segregace
- Možno nastartovat prázdný nebo naplněný produktem
- Minimální ucpávání se produktu v dopravníku
- Samočistící systém včetně zařízení pro plnění a vynášení produktu (pro lepivé produkty)

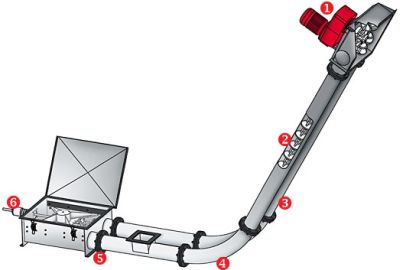

Možná uspořádání trubkových dopravníků Schrage



klikni na obrázek pro zvětšení
