Hřeblový dopravník DH 701

Hřeblový dopravník DH 701 je určen pro obousměrnou dopravu rubaniny ve středně mocných slojích, dobývaných uhelnými kombajny a mechanizovanými výztužemi.

 Technické informace

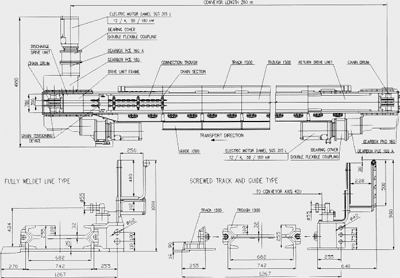

			pro zvětšení klikněte na obrázek   Dopravník je řešen stavebnicovým způsobem. Pro tento typ dopravníku jsou použity pohony 4 x 160 kW s klasickými převodovkami. Na přání zákazníka může být pohon dopravníku realizován rovněž pomocí planetových převodovek řady 15 nebo 25.Trať dopravníku může být celo-svařovaná s uzavřenou nebo otevřenou spodní větví. Jednotlivé žlaby jsou mezi sebou spojeny činkami nebo vysoko-pevnostními šrouby s maticemi. Skladbu dopravníku a celkové uspořádání stroje si volí naši zákazníci dle důlně-geologických podmínek sami. Použití dopravníku v úklonu podmiňuje použití vhodného kotvení.
			Název parametru Hodnota parametru Dopravní délka  260 m Šířka dopravníku - vnitřní 682 mm Dopravní kapacita  750 t/h Typ pojezdu kombajnu  eicotrack Rychlost těžní 0,87 m/s Rychlost rozjezdová 0,47 m/s Převodovka klasická - velikost max. 4 x 100 kW Žlab včetně pilířového pojezdu celo-svařovaný E - profil válcovaný  E 25,5Z Závalové vedení šroubované Referenční vzdálenost * 1267 mm Délka žlabu  1500 mm Vzájemné povolené vychýlení žlabů - vertikální 1.5° Vzájemné povolené vychýlení žlabů - horizontální 4° Žlabový spoj - činka 2 x 2000 kN Žlabový spoj - šroub 2 x 1500 kN Síla střední kluznice 32 mm Výška dopravníku 255 mm Použitý dopravní řetěz 2 x d30 x 108 Jakost řetězu X-tra Rozteč větví řetězu 200 mm
