Hřeblový dopravník DH 406

Hřeblový dopravník DH 604 je určen pro dopravu rubaniny v nízkých a středně mocných slojích, dobývaných uhelnými kombajny a mechanizovanými výztužemi.

 Technické informace

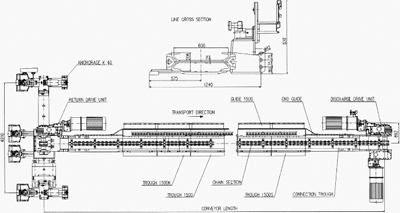

			pro zvětšení klikněte na obrázek   Dopravník je řešen stavebnicovým způsobem. Skladbu dopravníku a celkové uspořádání stroje si volí naši zákazníci dle důlně-geologických podmínek sami. Pro tento typ dopravníku jsou použity pohony 100 kW s klasickými převodovkami. Na přání zákazníka může být pohon dopravníku realizován rovněž pomocí planetových převodovek řady 15. Trať dopravníku je obousměrná s uzavřenou spodní větví. Použití dopravníku v úklonu podmiňuje použití vhodného kotvení.
			Název parametru Hodnota parametru Dopravní délka  250 m Šířka dopravníku - vnitřní 600 mm Dopravní kapacita  360 t/h Typ pojezdu kombajnu  eicotrack Rychlost těžní 1,07 m/s Rychlost rozjezdová 0,6 m/s Převodovka klasická - velikost max. 4 x 100 kW Převodovka planetová max. 2 x 15 Spojka pružná dvojitá El. Motor asynchronní, výkon 4 x 100 kW Žlab včetně pilířového pojezdu celosvařovaný E - profil válcovaný  E208 Závalové vedení šroubované Referenční vzdálenost * 1240 mm Délka žlabu  1500 mm Vzáj. povolené vychýlení žlabů - vertikální 1.5° Vzáj. povolené vychýlení žlabů - horizontální 4° Žlabový spoj - činka 2 x 2000 kN Síla střední kluznice 25 mm Síla spodní kluznice 20 mm Výška dopravníku 326 mm Použitý dopravní řetěz 2 x d22 x 86 Jakost řetězu X-tra Rozteč větví řetězu 120 mm
